二氧化氯发生器

产品介绍：

一、 概述

该设备采用化学法负压曝气工艺，以氯酸钠和盐酸为原料，制取二氧化氯和氯 气的混合消毒液，可广泛用于饮用水、游泳池水、医院及企事业排放污水的消毒杀菌；工业循环冷却水杀菌灭藻；工业废水脱色、除臭或消除还原性污染成分。

二、设备结构及应用原理

1、组成

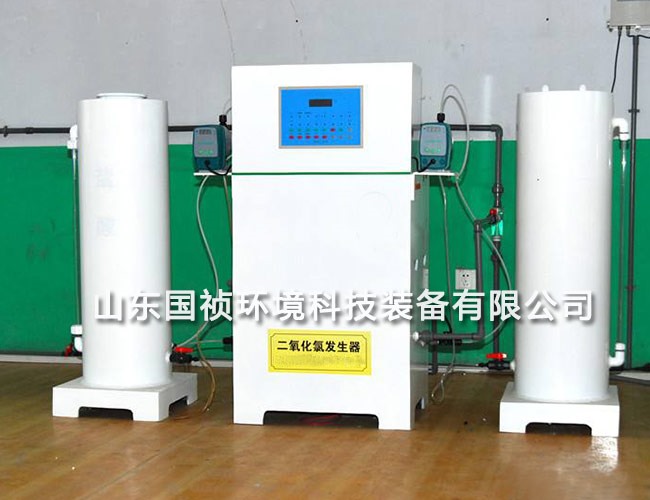

由二氧化氯发生器的主机、料罐通过动力管线及水射器等配件组装而成的二氧化氯消毒剂生产线。（见图1）

二氧化氯发生器由供料系统、反应系统、吸收系统、控制系统和安全系统构成；设备外壳为给水用防腐PVC材料。

2、设备工作原理

在负压条件下，氯酸钠水溶液和盐酸溶液输进入到反应系统中，在一定温度下，经过曝气进行充分的反应，产出以二氧化氯为主为辅的混合消毒气体，经水射器与水充分混合成消毒液后，注入到待消毒水中。

3、主要部件功能

水射器

水射器是根据射流原理而研制的一种抽汲元件。当动力水经过水射器时，在其内部产生负压，在压差作用下，消毒气体被吸入水射器，并与水混合，形成水溶液消毒液。另外，水射器还用于原料罐吸料。

滴定阀

两只滴定阀分别输送原料NaCLO3和HCL并手动控制流量。

进气口

设备运行时，保持与大气相通的接管口。

安全阀

安全阀为设备操作运行不当时特制的泄压装置。

电接点压力表

电接点压力表是保护设备安全运行的装置之一，它安装在水射器前面保证水射器的正常工作压力。当水射器前端动力水压低于或高于设定值时，该压力表可控制计量泵停止进料，同时伴有声、光报警。

温控器

可设定温度参数，超温可报警，本机稳定工作温度范围：65～70℃。

余氯传感器

检测水中的余氯浓度。

三、设备安装技术要求

1、环境条件

①考虑到二氧化氯、氯酸钠和盐酸具有较强的腐蚀性，设备应单独设置工作室，以避免与其它设备同室安装；

②设备应安装在室内避免阳光直射的位置，环境温度应在15～35℃之间；

③与设备同方向的室内下部应安装排风扇，保持室内通风良好；

2、安装条件

①室内应具备动力水源，管径DN≥25mm,常规动力水压应为0.2～0.4Mpa；

②设备配用电源为交流220V，10A，50Hz，三线插座1 ～ 2个，室内应有照明设施。

③设备工作间地面应铺设耐酸瓷砖，并设有冲洗用水源和排水沟

3、设备安装程序

设备的安装与调试将由公司派安装技术人员去现场指导安装调试并进行设备的使用技术培训；其安装程序如下：

4、安装注意事项

①水射器可以水平安装也可垂直安装，一般应固定在设备后面的墙壁上，位置和高度应与设备错开，以便于观察、操作和检修。水射器前后应安装活节，以便于拆卸清洗。

!电接点压力表和调节阀门必须安装在水射器前面。

②设备安装位置一般应选择距离自来水源近、操作比较方便的位置。安装时应注意设备前后要留出一定的检修空间，便于操作和维护。

③对于出厂时已装配好的部件，货到应开箱重新检查，对松动的部件要重新紧固，如有损坏，请尽快与本公司联系，本公司负责免费更换。

④将抽料软管同原料罐牢固连接。

⑤水射器与设备出气口连接应采用硬质PVC管。

⑥设备进气口应接到室外通风处，必须保持与外界畅通。
